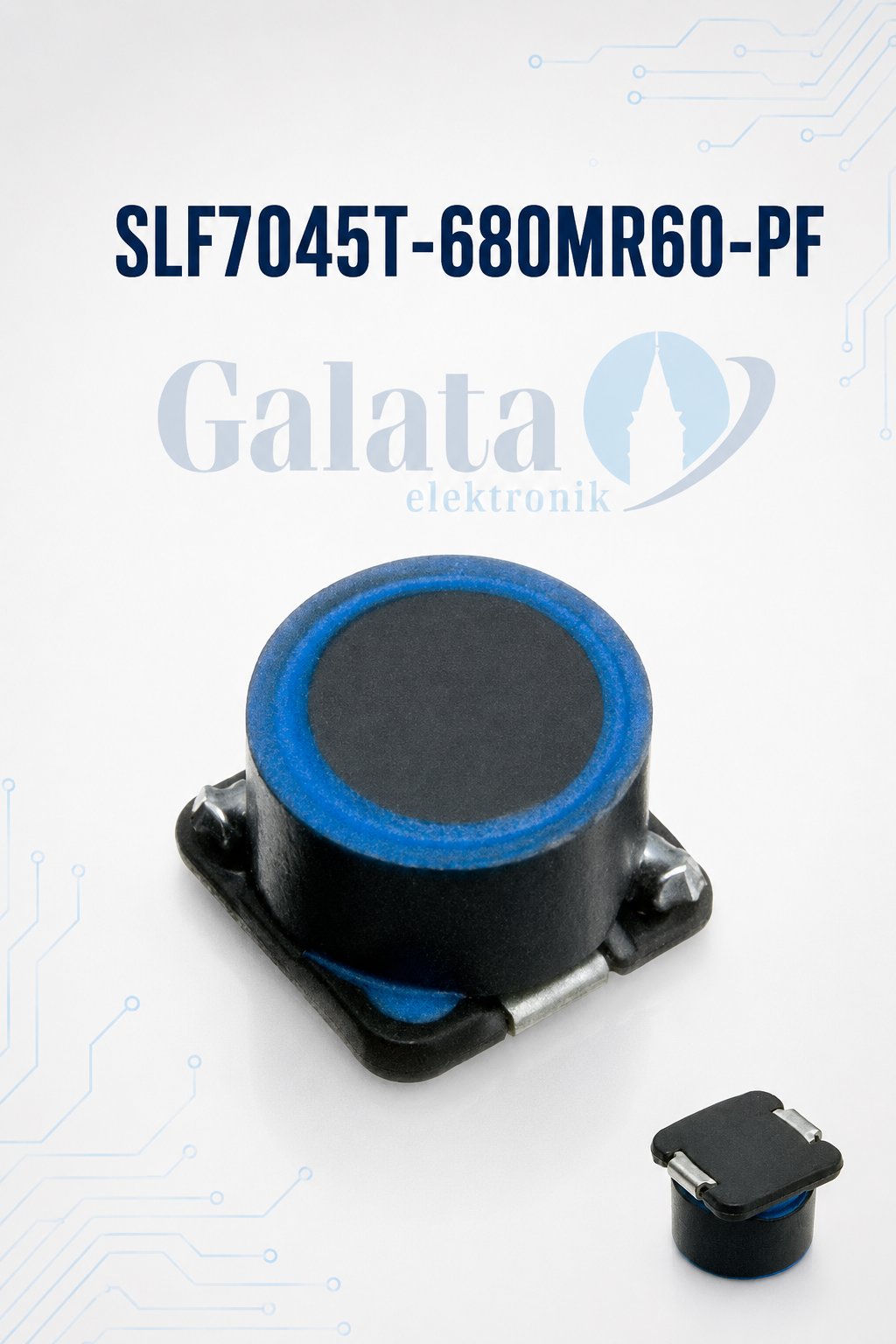

SLF7045T-680MR60-PF TDK 68µH 0.6A SMD Güç Bobini (SLF7045T)

TDK SLF7045T-680MR60-PF, elektronik güç devrelerinde enerji depolamak, akımı düzenlemek ve elektriksel parazitleri azaltmak amacıyla kullanılan ferrit çekirdekli bir SMD güç endüktörüdür.

68µH endüktans değeri ve ±%20 toleransı sayesinde anahtarlamalı güç kaynakları, DC-DC dönüştürücüler, LED sürücüler ve voltaj regülatörlerinde kararlı çalışma sağlar. Manyetik korumalı gövde yapısı, çevredeki elektronik bileşenlere yayılan manyetik alanın azaltılmasına yardımcı olur.

Tel sarımlı yapısı yüksek akım taşıma performansı sunarken, kompakt 7 × 7mm taban ölçüsü yoğun komponent yerleşimine sahip elektronik kartlarda kullanım kolaylığı sağlar. Reflow lehimleme ve havya ile montaj yöntemleriyle uyumludur.

Teknik özellikler

• Ürün kodu: SLF7045T-680MR60-PF
• Marka: TDK
• Seri: SLF7045
• Ürün tipi: SMD güç bobini
• Bobin yapısı: Tel sarımlı
• Çekirdek malzemesi: Ferrit
• Manyetik koruma: Var
• Endüktans: 68µH
• Endüktans toleransı: ±%20
• Test frekansı: 100kHz
• Endüktans düşümüne göre anma akımı: 600mA
• Sıcaklık artışına göre tipik akım: 770mA
• Tipik DC direnci: 175mΩ
• Maksimum DC direnci: 210mΩ
• Uzunluk: 7,00 ±0,20mm
• Genişlik: 7,00 ±0,20mm
• Yükseklik: 4,50 ±0,30mm
• Çalışma sıcaklığı: -40°C ile +105°C
• Montaj şekli: SMD/SMT
• Lehimleme yöntemi: Reflow veya havya
• Kullanım sınıfı: Ticari sınıf
• Ağırlık: Yaklaşık 0,6g
• Çevre uyumluluğu: RoHS, REACH ve kurşunsuz

Teknik değerler TDK’nin resmi SLF7045T-680MR60-PF ürün sayfasından doğrulanmıştır.

Kullanım alanları

• DC-DC dönüştürücü devreleri
• Anahtarlamalı güç kaynakları
• LED sürücü devreleri
• Voltaj regülatörleri
• Güç filtreleme devreleri
• Endüstriyel elektronik kartlar
• Tüketici elektroniği
• Ses ve görüntü cihazları
• Haberleşme cihazları
• Güç yönetim devreleri
• Elektronik kontrol kartları
• Akım ve parazit filtreleme uygulamaları
