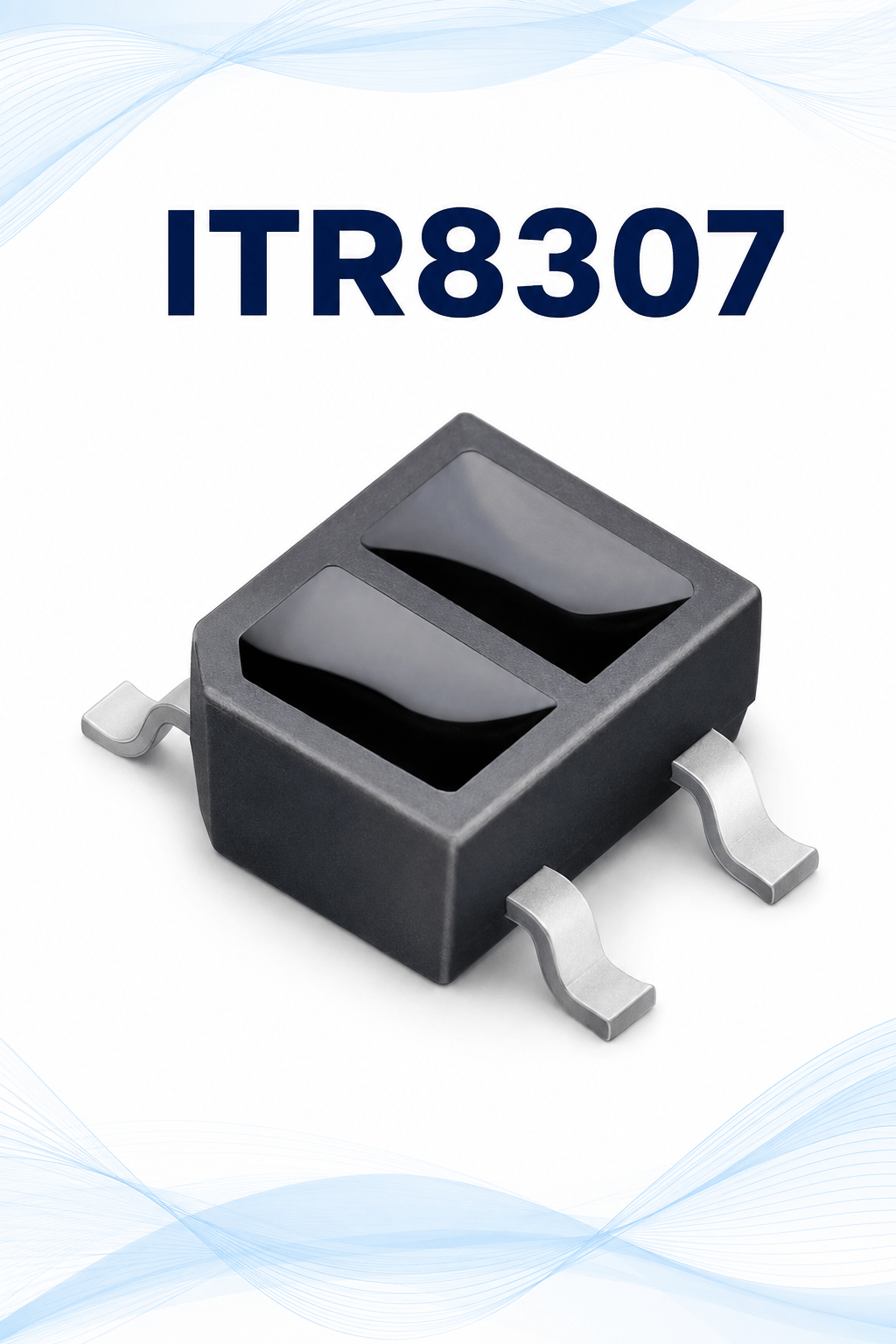

ITR8307 REFLECTIVE SENSOR (ITR8307)

ITR8307/L24/TR8, kızılötesi ışığın karşı yüzeyden yansımasını algılayarak çalışan kompakt bir optik sensördür. Aynı gövde içerisinde yan yana yerleştirilmiş GaAlAs kızılötesi LED verici ve silikon NPN fototransistör alıcı bulunmaktadır.

IR LED tarafından gönderilen kızılötesi ışık, sensörün karşısındaki nesne veya yüzeyden yansıdığında fototransistör tarafından algılanır. Bu yapı; nesne varlığı, yüzey geçişi, konum, dönüş ve çizgi algılama uygulamalarında kullanılmasını sağlar.

Yaklaşık 1 mm algılama mesafesi, hızlı tepki süresi ve yüksek hassasiyeti sayesinde kameralar, yazıcı mekanizmaları, sayaçlar, robotik projeler ve mikrodenetleyici tabanlı kontrol sistemleri için uygundur. Küçük SMD-4 paketi, sınırlı PCB alanına sahip tasarımlarda kolay kullanım sunar.

Teknik Özellikler

• Ürün kodu: ITR8307/L24/TR8
• Üretici: Everlight
• Sensör tipi: Yansıtıcı optik sensör
• Çıkış tipi: Analog, NPN fototransistör
• Verici tipi: GaAlAs kızılötesi LED
• Alıcı tipi: Silikon fototransistör
• Tepe dalga boyu: 940 nm
• Tipik algılama mesafesi: 1 mm
• IR LED tipik ileri gerilimi: 1,2 V
• IR LED maksimum ileri gerilimi: 1,6 V
• Maksimum sürekli LED akımı: 50 mA
• Fototransistör maksimum kollektör akımı: 50 mA
• Kollektör-emetör gerilimi: 30 V
• Tipik yükselme süresi: 20 µs
• Tipik düşme süresi: 20 µs
• Çalışma sıcaklığı: −40°C ile +85°C
• Paket tipi: 4 pin SMD
• Yaklaşık paket ölçüsü: 3,4 × 2,7 mm
• Montaj şekli: Yüzey montaj
• Ambalaj tipi: Makara/bant
• RoHS uyumlu

Kullanım Alanları

• Robotik çizgi takip sistemleri
• Nesne ve yüzey algılama
• Yakınlık sensörü uygulamaları
• Dönüş ve konum algılama
• Optik sayaç sistemleri
• Kamera mekanizmaları
• Yazıcı ve disk sürücü sistemleri
• Mikrodenetleyici kontrol devreleri
• Otomasyon ve hareket algılama projeleri
