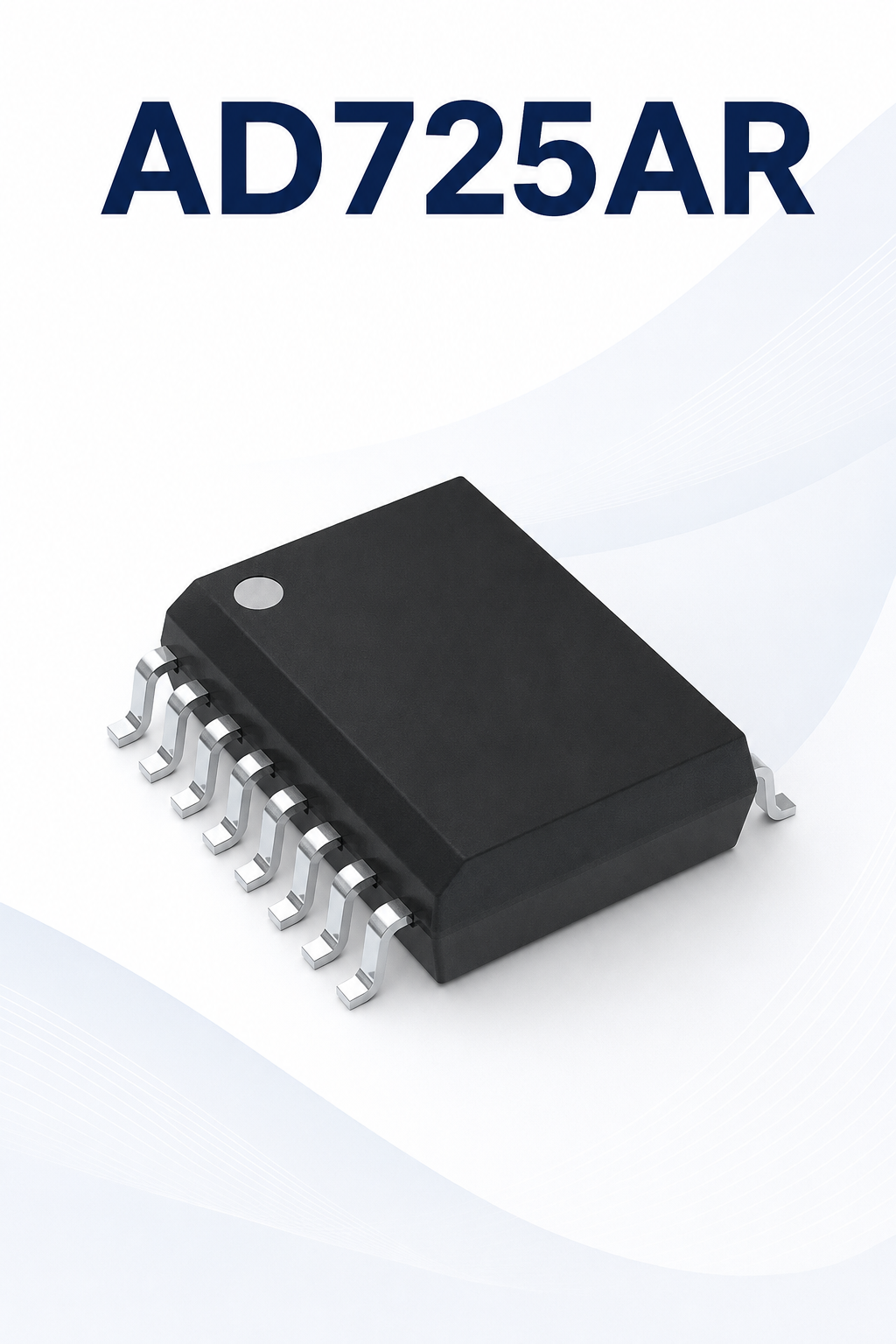

AD725AR RGB – NTSC/PAL Video Encoder Entegresi (AD725AR)

AD725AR, Analog Devices tarafından geliştirilen, RGB video sinyallerini NTSC veya PAL standartlarına uygun kompozit video ve S-Video (Y/C) sinyallerine dönüştüren video encoder entegresidir. Kırmızı, yeşil ve mavi giriş sinyallerini işleyerek luminance ve chrominance çıkışları oluşturur.

Entegre gecikme hattı, otomatik ayarlanan filtreleri ve görüntüde oluşabilecek renk geçişi bozulmalarını azaltmaya yardımcı olan Luma Trap bağlantısını içerir. Kompozit video, luminance ve chrominance çıkışları ayrı ayrı kullanılabilir.

+5 V besleme ile çalışan AD725AR; bilgisayar görüntülerinin televizyona aktarılması, video oyun sistemleri, görüntülü konferans kameraları, dijital görüntüleme cihazları ve RGB/VGA–NTSC/PAL dönüştürücü devreleri için uygundur.

Öne Çıkan Özellikler

• RGB sinyalini NTSC veya PAL video formatına dönüştürme
• Kompozit video çıkışı
• Ayrı luminance ve chrominance S-Video çıkışları
• Görüntü bozulmalarını azaltmaya yardımcı Luma Trap bağlantısı
• Entegre gecikme hattı ve otomatik ayarlanan filtreler
• TTL uyumlu kontrol girişleri
• 75 Ω ters sonlandırılmış video hatlarını sürebilme
• Düşük güç tüketimli kapatma modu
• Tek +5 V besleme
• 16 pin geniş SOIC SMD kılıf

Teknik Özellikler

• Ürün kodu: AD725AR
• Ürün türü: RGB–NTSC/PAL video encoder
• Besleme gerilimi: 4,75–5,25 V DC
• Tipik çalışma akımı: 30 mA
• Kapatma modu akımı: 1 µA’dan düşük
• Video girişleri: Kırmızı, yeşil ve mavi
• Video çıkışları: Kompozit, luminance ve chrominance
• Kontrol girişleri: HSYNC, VSYNC, NTSC/PAL ve Chip Enable
• Çalışma sıcaklığı: -40°C ile +85°C
• Kılıf tipi: 16 pin Wide SOIC
• Montaj tipi: SMD

Kullanım Alanları

• RGB/VGA–NTSC/PAL dönüştürücü devreleri
• Bilgisayar ve ağ bilgisayarı görüntü sistemleri
• Video oyun cihazları
• Görüntülü konferans kameraları
• Dijital fotoğraf ve görüntüleme sistemleri
• Analog video uygulamaları
• Görüntü işleme ve video dönüştürme kartları
