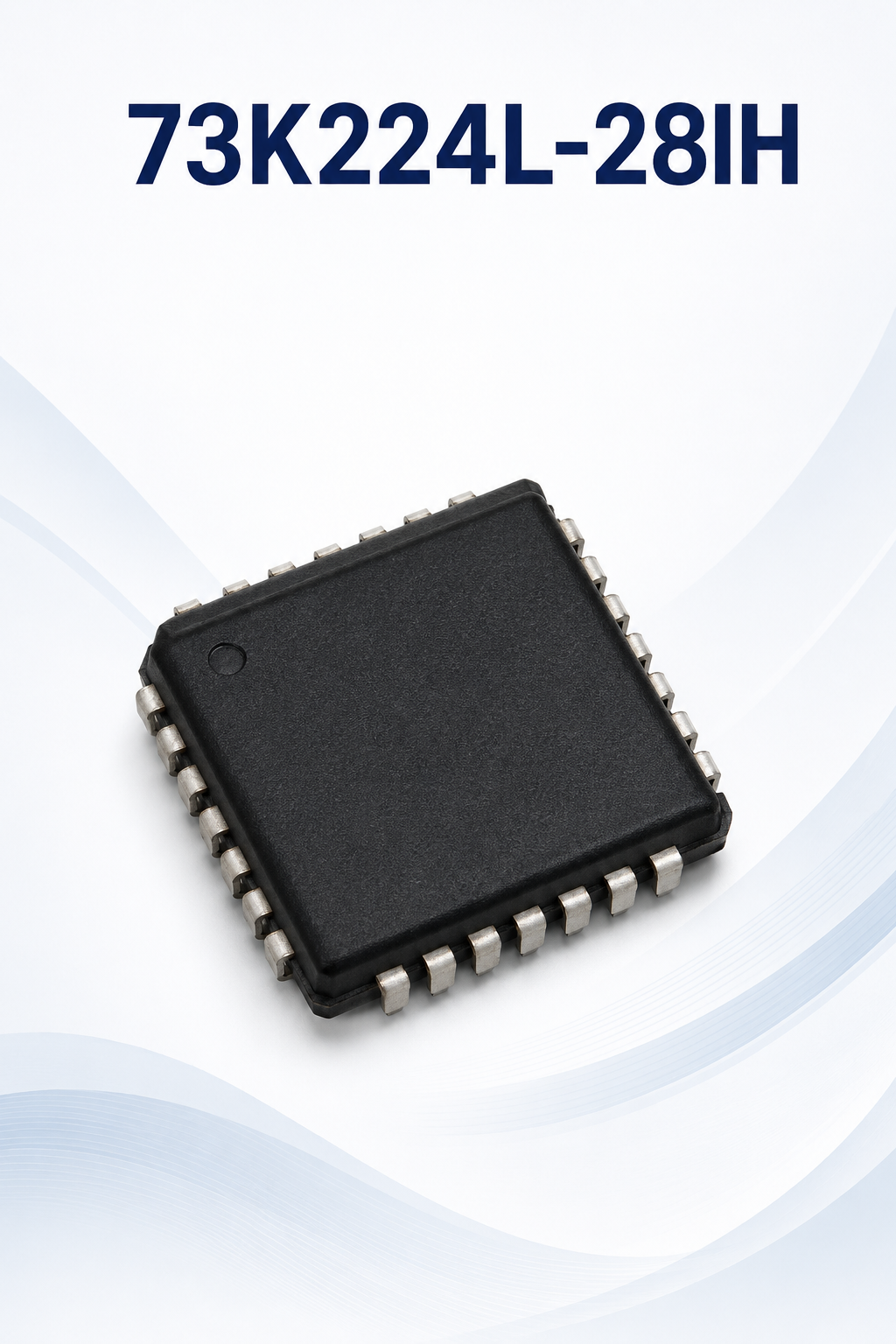

73K224L-28IH 2400bps Modem Entegresi PLCC-28 (73K224L-28IH)

73K224L-28IH, TDK tarafından geliştirilen, çevirmeli telefon hatları üzerinden veri iletişimi gerçekleştirmek için tasarlanmış yüksek entegrasyonlu tek çip modem entegresidir. V.22bis standardında 2400 bit/s tam çift yönlü haberleşmeyi destekler.

Entegre; V.22bis, V.22, V.21, Bell 212A ve Bell 103 iletişim standartlarıyla uyumludur. 300 bit/s FSK, 600–1200 bit/s DPSK ve 2400 bit/s QAM modülasyon seçeneklerini destekleyerek hem senkron hem de asenkron veri iletişimine olanak sağlar.

73K224L-28IH, modem fonksiyonlarının kontrolü için mikrodenetleyicilere 8-bit paralel adres/veri yolu veya seri kontrol arabirimi üzerinden bağlanabilir. Uyarlanabilir hat dengeleme, DTMF üretimi, taşıyıcı algılama, çağrı ilerleme tonu izleme, cevap ve koruma tonu üretimi gibi modem uygulamalarında ihtiyaç duyulan birçok özelliği tek gövdede birleştirir.

Tek +5 V beslemeyle çalışan ürün, düşük güç tüketimli CMOS teknolojisine ve endüstriyel sıcaklık aralığına sahiptir. PLCC-28 SMD kılıfı sayesinde modem kartları, haberleşme cihazları ve eski telefon hattı tabanlı sistemlerin bakım-onarım işlemlerinde kullanılabilir.

Öne Çıkan Özellikler

• Tek çip çok modlu modem veri pompası
• V.22bis, V.22 ve V.21 uyumluluğu
• Bell 212A ve Bell 103 desteği
• 2400 bit/s tam çift yönlü haberleşme
• 300 bit/s FSK modülasyonu
• 600 ve 1200 bit/s DPSK modülasyonu
• 2400 bit/s QAM modülasyonu
• Senkron ve asenkron çalışma desteği
• Paralel veya seri mikrodenetleyici kontrolü
• Uyarlanabilir hat dengeleme
• DTMF, cevap ve koruma tonu üretimi
• Taşıyıcı ve çağrı ilerleme tonu algılama
• Dahili test ve loopback modları
• +5 V çalışma gerilimi
• PLCC-28 SMD kılıf

Teknik Özellikler

• Ürün kodu: 73K224L-28IH
• Ürün türü: Tek çip modem entegresi
• Maksimum veri hızı: 2400 bit/s
• İletişim: Tam çift yönlü
• Standartlar: V.22bis, V.22, V.21, Bell 212A ve Bell 103
• Modülasyon: FSK, DPSK ve QAM
• Besleme gerilimi: 4,5–5,5 V
• Nominal besleme: 5 V
• Saat frekansı: 11,0592 MHz
• Aktif çalışma akımı: Tipik 18 mA
• Boşta çalışma akımı: Tipik 3 mA
• Çalışma sıcaklığı: -40°C ile +85°C
• Kontrol arabirimi: Paralel veya seri
• Kılıf tipi: PLCC-28
• Montaj tipi: SMD

Kullanım Alanları

• Çevirmeli telefon hattı modemleri
• Endüstriyel uzaktan haberleşme sistemleri
• Veri toplama ve telemetri cihazları
• POS ve terminal sistemleri
• Alarm ve güvenlik haberleşme cihazları
• Telefon hattı üzerinden kontrol sistemleri
• Eski modem kartlarının bakım ve onarımı
• Gömülü haberleşme uygulamaları

Uygulama Notu

Tam bir modem devresi oluşturmak için 73K224L-28IH’ye ek olarak telefon hattı arabirimi, kontrol mikrodenetleyicisi ve uygulamaya bağlı olarak RS-232 seviye dönüştürücü kullanılması gerekir.
